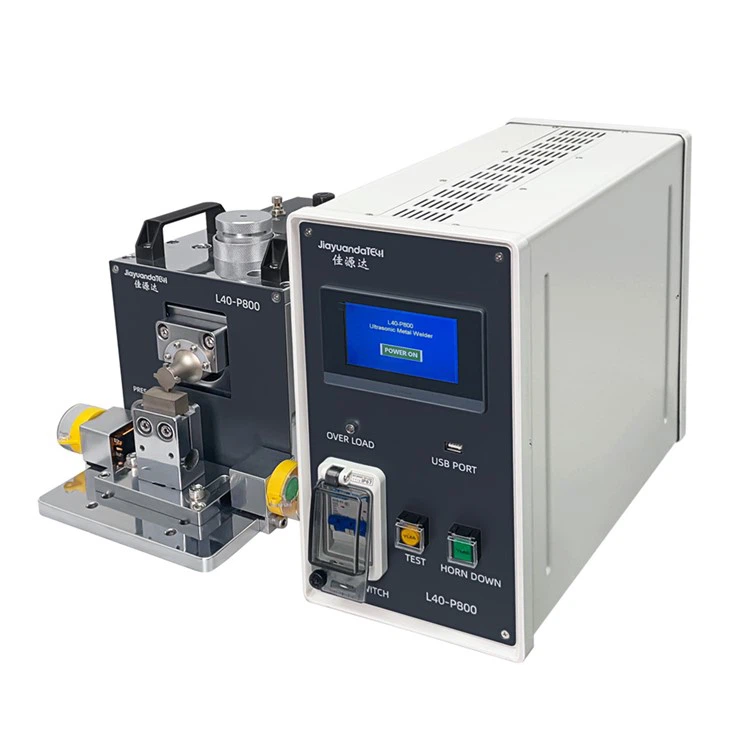

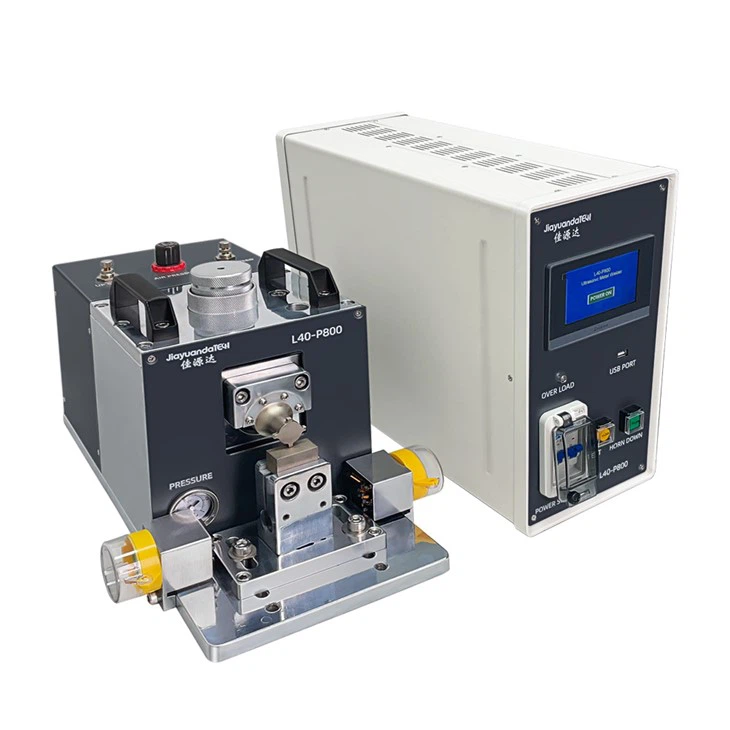

Thiết bị hàn kim loại siêu âm

Thiết kế hàn kim loại siêu âm thiết kế cao cấp cấp công nghiệp sử dụng năng lượng của rung động cơ học tần số cao siêu âm để hàn các vật liệu kim loại màu tương tự hoặc khác nhau, và không truyền dòng điện đến phôi cũng như truyền nó vào phôi trong quá trình hàn.

Gửi yêu cầu

Các thiết bị hàn kim loại siêu âm cấp công nghiệp sử dụng năng lượng của rung động cơ học tần số cao siêu âm để hàn các vật liệu kim loại màu tương tự hoặc khác nhau, và không truyền dòng điện đến phôi cũng như truyền nó đến phôi trong quá trình hàn. Năng lượng nhiệt độ cao chỉ rung theo chu kỳ trên bề mặt phôi ở tần số 20kHz và áp dụng áp lực tương ứng với phôi để tạo thành liên kết rắn giữa các phôi để đạt được hiệu ứng hàn. Sử dụng máy hàn kim loại siêu âm để hàn các vật liệu kim loại, bề mặt của vật thể mịn và đẹp. Và nó được sử dụng rộng rãi trong ngành công nghiệp ô tô, ngành công nghiệp phần cứng, ngành điện, v.v.

Tham số

Mô hình sản phẩm	L40-P800	L20-P2000	L20-P4500
Cung cấp điện	Pha đơn AC220V/AC110V có thể chuyển đổi 50Hz	Pha đơn AC220V/AC110V có thể chuyển đổi 50Hz	Pha đơn AC220V/AC110V có thể chuyển đổi 50Hz
Cung cấp không khí	Air nén 0. 5-0. 8MPa	Air nén 0. 5-0. 8MPa	Air nén 0. 5-0. 8MPa
Sức mạnh cực đại siêu âm (W)	500	1200	2600
Công suất tối đa của máy (W)	600	1500	2800
Tần số siêu âm (kHz)	40	20	20
Thời gian siêu âm tối đa	0.4s	0.4s	0.4s
Độ chính xác có thể điều chỉnh thời gian siêu âm	0.01s	0.01s	0.01s
Kích thước luồng kết nối khuôn siêu âm	M8*1.25	1/2*20unf	1/2*20unf
Đầu ra dữ liệu	Có thể xuất mỗi dữ liệu hàn từ ổ USB ngoài	Có thể xuất mỗi dữ liệu hàn từ ổ USB ngoài	Có thể xuất mỗi dữ liệu hàn từ ổ USB ngoài
Kích thước khuôn trên (mm)	4×4	4×4 8×4	12×4 8×4
Kích thước khuôn dưới cùng	20 × 20 Tháo rời nhanh chóng và có thể thay thế được	20 × 20 Tháo rời nhanh chóng và có thể thay thế được	20 × 20 Tháo rời nhanh chóng và có thể thay thế được
Số lượng lớp hàn tối đa	20 lớp lá đồng (điện cực âm) 20 lớp giấy nhôm (điện cực dương)	30 lớp giấy đồng (điện cực âm) 30 lớp giấy nhôm (điện cực dương)	60 lớp lá đồng (điện cực âm) 60 lớp giấy nhôm (điện cực dương)

Đặc trưng

Thợ hàn kim loại siêu âm rất đơn giản để vận hành

Xi lanh chất lượng cao được trang bị van tỷ lệ, điều khiển áp suất chính xác

Cảm biến áp suất chính xác cao, đầu ra áp suất hàn là chính xác thành 0. 1n

Nhiều chế độ kiểm soát chất lượng để giám sát chất lượng hàn

Lựa chọn nhiều chế độ hàn

Ưu điểm của các thiết bị hàn kim loại siêu âm: không cần thông lượng, và khớp hàn là lớp hợp kim hợp nhất, tính chất hóa học ổn định, độ dẫn điện tốt và hệ thống điện trở về cơ bản giống như hệ số ban đầu của vật liệu; Không có Spatter, các khớp hàn sáng, không có đầu nối
