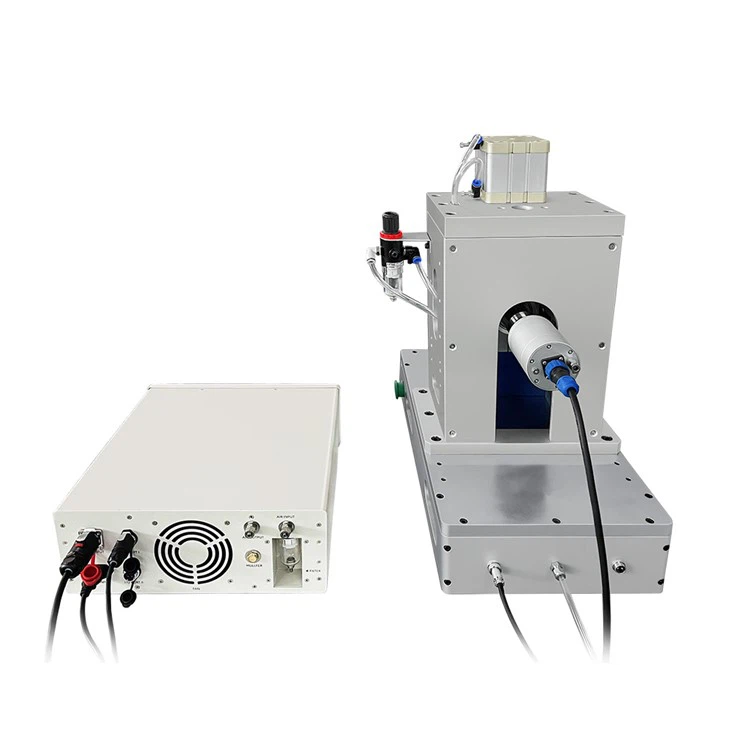

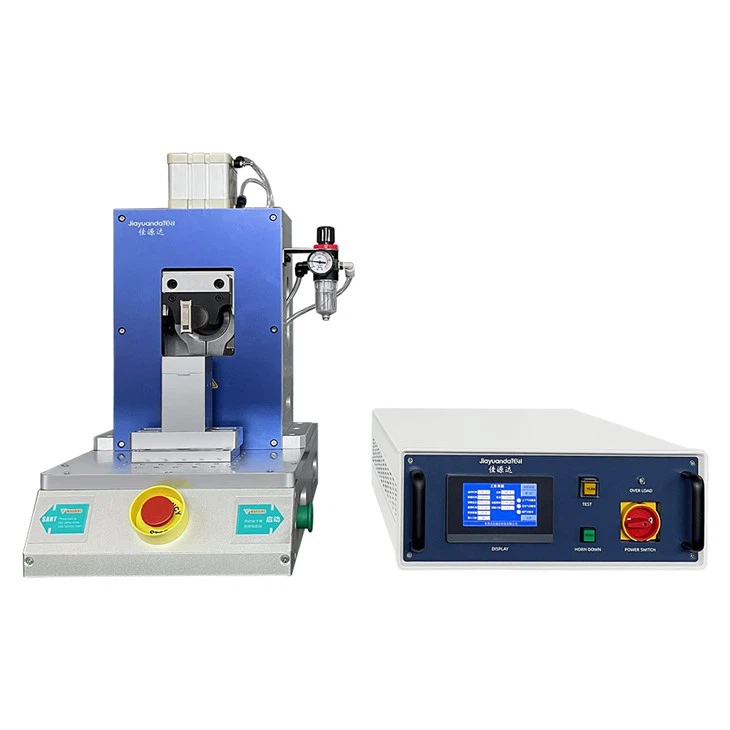

Máy hàn dây siêu âm

Theo các yêu cầu của quá trình hàn điện cực pin lithium, một cấu trúc cơ học dựa trên rung động dọc gốm gốm áp điện được đề xuất và một hệ thống công suất dây hàn siêu âm được điều khiển hoàn toàn kỹ thuật số được thiết kế .

Gửi yêu cầu

Với những lợi thế nổi bật của việc tiết kiệm năng lượng, bảo vệ môi trường và hoạt động thuận tiện, máy hàn dây siêu âm đã thu hút ngày càng nhiều sự chú ý . Hàn kim loại siêu âm đã được sử dụng rộng rãi trong nhiều lĩnh vực .

Tham số:

Mô hình sản phẩm	L40-P800	L20-P2000	L20-P4500
Cung cấp điện	Pha đơn AC220V/AC110V có thể chuyển đổi 50Hz	Pha đơn AC220V/AC110V có thể chuyển đổi 50Hz	Pha đơn AC220V/AC110V có thể chuyển đổi 50Hz
Cung cấp không khí	Air nén 0.5-0.8 mpa	Air nén 0.5-0.8 mpa	Air nén 0.5-0.8 mpa
Sức mạnh cực đại siêu âm (W)	500	1200	2600
Công suất tối đa của máy (W)	600	1500	2800
Tần số siêu âm (kHz)	40	20	20
Thời gian siêu âm tối đa	0.4s	0.4s	0.4s
Độ chính xác có thể điều chỉnh thời gian siêu âm	0.01s	0.01s	0.01s
Kích thước luồng kết nối khuôn siêu âm	M8*1.25	1/2*20unf	1/2*20unf
Đầu ra dữ liệu	Có thể xuất mỗi dữ liệu hàn từ ổ USB ngoài	Có thể xuất mỗi dữ liệu hàn từ ổ USB ngoài	Có thể xuất mỗi dữ liệu hàn từ ổ USB ngoài
Kích thước khuôn trên (mm)	4×4	4×4 8×4	12×4 8×4
Kích thước khuôn dưới cùng	20 × 20 Tháo rời nhanh chóng và có thể thay thế được	20 × 20 Tháo rời nhanh chóng và có thể thay thế được	20 × 20 Tháo rời nhanh chóng và có thể thay thế được
Số lượng lớp hàn tối đa	20 lớp lá đồng (điện cực âm) 20 lớp giấy nhôm (điện cực dương)	30 lớp giấy đồng (điện cực âm) 30 lớp giấy nhôm (điện cực dương)	60 lớp lá đồng (điện cực âm) 60 lớp giấy nhôm (điện cực dương)

Ứng dụng:

Nó có thể áp dụng cho hàn tức thời của đồng, nhôm, thiếc, niken, vàng, bạc, molypden, thép không gỉ và các vật liệu kim loại màu khác, như các tấm mỏng, thanh mỏng, dây, tấm và dải, với tổng độ dày 2-4

Các yếu tố ảnh hưởng đến máy hàn dây siêu âm Hiệu ứng:

1. Công suất hàn, phụ thuộc vào độ dày của mối hàn và độ cứng của vật liệu . Nói chung, sức mạnh tăng theo độ dày và độ cứng của mối hàn .

2. tần số rung, bao gồm giá trị của tần số cộng hưởng và độ chính xác của tần số rung ., lựa chọn tần số chủ yếu dựa trên độ dày và tính chất vật lý được xác định bởi độ dày và vật liệu của mối hàn, và phạm vi kích thước của nó là 5 ~ 25 m . với sự tăng độ dày và độ cứng của mối hàn, biên độ tăng tương ứng .}

3. Áp suất tĩnh phụ thuộc vào độ dày, độ cứng, dạng khớp và công suất siêu âm của vật liệu . Nó sẽ được sử dụng trực tiếp để truyền năng lượng rung siêu âm đến mối hàn .

4. Thời gian hàn phụ thuộc vào độ dày và tính chất vật liệu của mối hàn . Có thời gian hàn tối thiểu cho sự hình thành của mối hàn của hàn siêu âm {{2} Tuy nhiên, một giá trị ổn định . Tuy nhiên, khi thời gian hàn quá dài, sức mạnh của khớp hàn sẽ giảm, vì mối hàn sẽ được làm nóng và vùng nhựa sẽ mở rộng, dẫn đến sự thô ráp của bề mặt và cấu trúc bên trong của khớp hàn và giảm cường độ của đường phố {5}

Để biết thêm chi tiết về máy hàn dây siêu âm, xin vui lòng liên hệ với chúng tôi!
